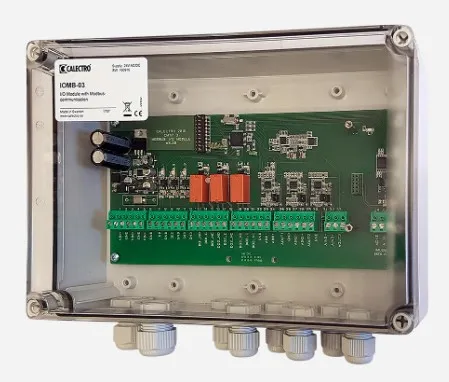

Calectro modul IOMB-03

I/O Modul med Modbus-kommunikation. 3 digitala och 3 analoga ingångar samt 3 digitala och 3 analoga utgångar.

Beskrivning IOMB-03

IOMB-03 används för insamling och distribution av analoga och digitala signaler till och från regulator (DUC) med Modbus RTU-kommunikation.

IOMB-03 är en IP67-kapslad I/O-modul som vidarebefordrar mät- och styrsignaler via Modbus till och från DUC. IOMB-03 har 3 digitala och 3 analoga ingångar samt 3 digitala och 3 analoga utgångar.

Analogingångarna kan konfigureras (via jumper) till att ta emot antingen 0-10V eller temperaturgivare (Pt1000/Ni1000LG). Val av Pt1000 eller Ni1000LG ställs in i Modbusregister 4×0026-28. Analogutgångarna har 0-10V utgång.

De digitala in- och utgångarna har varsin gul lysdiodsindikering. Den gröna driftindikeringen blinkar vid Modbus-kommunikation.

Adressering, val av paritet och baud rate ställs in med DIP-omkopplare. IOMB-03 ska vara strömlös vid dessa inställningar.

Kapslingen är försedd med 6 M16 och 2 M20 kabelförskruvningar.

Valbar default-funktion: IOMB-03 har en valbar funktion för vad som ska ske vid avbrott i Modbus-kommunikationen. Detta innebär att de tre digitala och tre analoga utgångarna kan ställas i individuellt valbara lägen om Modbus-kommunikationen avbryts under en viss tid. Tiden, vid kommunikationsavbrott innan aktivering av default-funktionen startar, är ställbar mellan 1 och 600 sekunder. Ställs tiden till 0 sekunder deaktiveras funktionen (fabriksinställning).

Egenskaper

Samlar upp givarsignaler

Kommunicerar med Modbus RTU

Fabrikatsoberoende

Microprocessorteknik

Driftindikering

Inställbar funktion vid kommunikationsavbrott

Kompatibel med både Pt1000 och Ni1000LG
