Calectro modul IOMB-04

I/O Modul med Modbus-kommunikation. 2 digitala och 8 konfigurerbara ingångar samt 2 digitala och 2 analoga utgångar.

Beskrivning IOMB-04

IOMB-04 används för insamling och distribution av analoga och digitala signaler till och från regulator (DUC) med Modbus RTU-kommunikation.

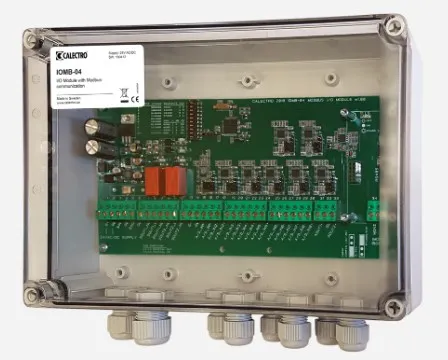

IOMB-04 är en IP67-kapslad I/O-modul som vidarebefordrar mät- och styrsignaler via Modbus till och från DUC. IOMB-04 har 2 digitala och 8 konfigurerbara ingångar samt 2 digitala och 2 analoga utgångar.

Analogingångarna kan konfigureras (via jumper) till att ta emot antingen 0-10V, temperaturgivare (Pt1000/Ni1000LG) eller potentialfri slutning. Val av Pt1000 eller Ni1000LG ställs in i Modbusregister 4×0044-4×0051. Analogutgångarna har 0-10V utgång.

De digitala in- och utgångarna har varsin gul lysdiodsindikering. Den gröna driftindikeringen blinkar vid Modbus-kommunikation.

Adressering, val av paritet och baud rate ställs in med DIP-omkopplare. IOMB-04 ska vara strömlös vid dessa inställningar.

Kapslingen är försedd med 6 M16 och 2 M20 kabelförskruvningar.

Valbar default-funktion: IOMB-04 har en valbar funktion för vad som ska ske vid avbrott i Modbus-kommunikationen. Detta innebär att de digitala och analoga utgångarna kan ställas i individuellt valbara lägen om Modbus-kommunikationen avbryts under en viss tid. Tiden, vid kommunikationsavbrott innan aktivering av default-funktionen startar, är ställbar mellan 1 och 600 sekunder. Ställs tiden till 0 sekunder deaktiveras funktionen (fabriksinställning).

Egenskaper

Samlar upp givarsignaler

Kommunicerar med Modbus RTU

Fabrikatsoberoende

Microprocessorteknik

Driftindikering

Inställbar funktion vid kommunikationsavbrott

Kompatibel med både Pt1000 och Ni1000LG
